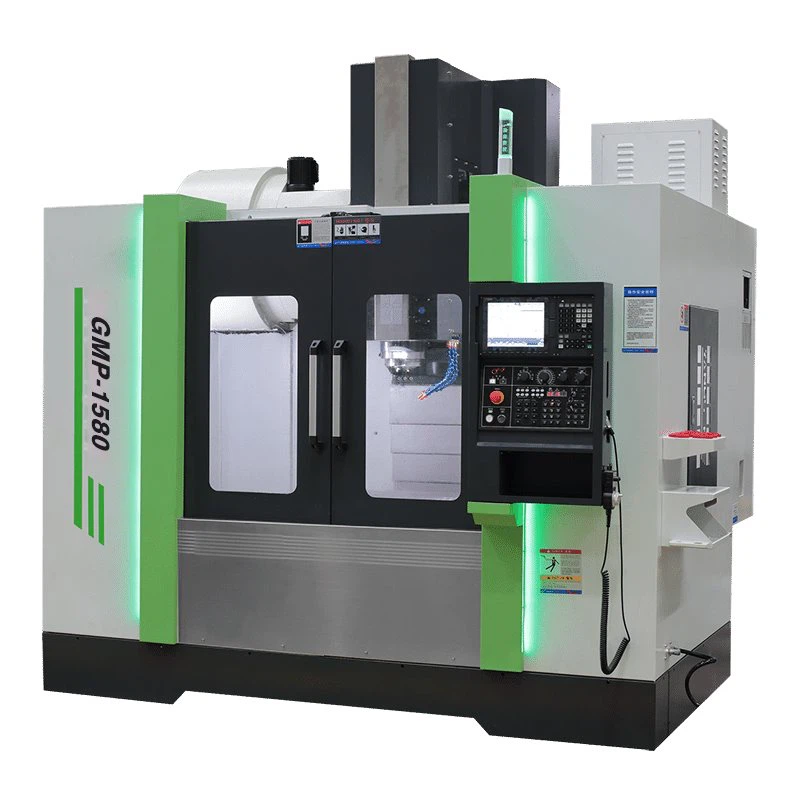

Great Magtech (Xiamen) Electric Co., Ltd je jedním z nejspolehlivějších výrobců a dodavatelů vysokorychlostního vertikálního obráběcího centra gmp-1580 v Číně. Srdečně vás vítáme, abyste si z naší továrny zakoupili vysoce kvalitní vysokorychlostní vertikální obráběcí centrum gmp-1580. Kontaktujte nás pro další podrobnosti.
Popis vertikálního obráběcího centra
CNC vertikální obráběcí centra (VMC) zůstávají hlavní součástí obráběcích strojů. Tyto frézky mají vertikálně orientovaná vřetena, která přistupují k obrobkům namontovaným na jejich stole shora a běžně provádějí 2,5- nebo 3-osé obráběcí operace. Jsou méně nákladné než horizontální obráběcí centra (HMC), což je činí atraktivními pro malé dílny i pro větší obráběcí operace. Kromě toho se výkon těchto strojů v průběhu let zvýšil díky využití technologií, jako jsou vysokorychlostní vřetena-a pokročilé možnosti CNC (včetně programování konverzačního ovládání). K dispozici je také doplňkové vybavení pro zvýšení flexibility a schopností těchto strojů, včetně urychlovačů vřeten, úhlových hlav, nástrojových- a součástkových{10}}sond, upínacích zařízení pro rychlou{11}}výměnu a rotačních indexátorů umožňujících čtyřosé nebo pětiosé obrábění.
Konstrukční charakteristiky vertikálního stroje
VMC Machines jsou automatizované obráběcí stroje pro kovoobráběcí aplikace, kde je hlavní vřeteno vyrovnáno vertikálně. Profesionální strojírny a výrobní závody dnes většinou používají CNC-řízené obráběcí stroje. VMC je vhodný pro obráběcí operace, jako je frézování, vrtání, vyvrtávání, závitování, řezání závitů a další.
Postel je vyrobena z litiny H300, kalená a všechny kluzné povrchy jsou precizně leštěné a potažené importovanou-kůží TURCITE odolnou proti opotřebení-B. Zajistěte přesnost a životnost obráběcího stroje.
1. Široká a silná vodicí vedení zajišťují stabilitu obráběcího stroje během zpracování.
2. Proces škrábání
3. Každý skříňový-typ stroje je před opuštěním závodu podroben zátěžovému stárnutí a testům s laserovým ballbarem.
4. Konstrukce sloupu ve tvaru T-, ultra-široká základna pro maximální tuhost se zdvihem osy Z- 700 mm.
Strukturální charakteristiky rámu pro vertikální obrábění
| Model | GMP-1580 | ||
| Podrobit | Specifikace | Jednotky |
|
| Cestovat | Osa X/Y/Z | mm | 1500/800/700 |
Nos vřetena na pracovní stůl | mm | 185-885 | |
Střed vřetena ke sloupci | mm | 810 | |
Tříosé-vodítko | / | Box Way (kapitán Turcite) | |
| Pracovní stůl | Velikost pracovního stolu (D*W) | mm | 1700X800 |
Maximální zatížení stolu | kg | 1500 | |
T-Slot | mm | 5-22x135 | |
| Vřeteno | Kužel vřetena | typ | BBT-50 |
Rychlost vřetena | ot./min | 6000 | |
Typ pohonu vřetena | / | Pás | |
| Rychlost posuvu | Rychlý posuv (X/Y/Z) | m/min | 10/10/10 |
Posuv řezu (X/Y/Z) | m/min | 10 | |
| Měnič nástrojů | Automatický měnič bláznů | / | Typ ARM |
Typ stopky nástroje | typ | BT50 | |
Kapacita úložiště nástrojů | Kus | 24 | |
Max. Průměr nástroje (sousední) | mm | 105 | |
Max. Průměr nástroje (prázdný) | mm | 200 | |
Max. Délka nástroje | mm | 350 | |
Max. Hmotnost nástroje | kg | 15 | |
Čas výměny nástroje | sek | 4.9 | |
| Motor | Vřetenový motor | kw | 18.5 |
Tříosý servomotor- | kw | 7.0/4.5/4.5 | |
| Vyžadováno napájení | Požadavek na napájení | kva | 40 |
Požadavek na tlak vzduchu | kg/cm² | 6^8 | |
| Ostatní | Vnější rozměry (D*Š*V) | mm | 4420*3800*3650 |
Hrubá hmotnost | t | 14 | |
Aplikace vertikálního obráběcího centra
VMC se obvykle používají pro ploché opracování, které vyžaduje přístup k nástroji shora, jako jsou dutiny forem a zápustek a velké součásti pro roviny. Používají se také ve zpracovatelském průmyslu pro vysoce-výrobu dílů.
Díly se spoustou křivek. Složité křivky se nacházejí v částech, jako jsou vačky, oběžná kola a vrtule. Zatímco tradiční obráběcí procesy ztěžují výrobu těchto dílů s přesností a přesností, víceosý VMC vybavený technologií CNC strojů to dokáže rychle a efektivně.
Díly s neobvyklým tvarem. Příkladem nepravidelného kusu je držák nebo základna. VMC se schopnostmi automatického obrábění umožňují výrobu těchto vysoce komplikovaných součástí, které je obtížné vyrobit tradičními metodami.
Díly z armády. Různé normy upravují, jak může být předmět vyvinut a vyroben ve vojenském průmyslu. Přesnost a preciznost VMC zajišťuje, že obráběné součásti splňují všechny požadavky aplikací a průmyslu.
